西安獲德基于機器視覺技術研發的PE纖維在線檢測系統（超高分子量聚乙烯纖維），可實時在線檢測每一根纖維上的毛絲，毛團，并以落筒為單位存儲缺陷圖像。廣泛應用于玄武巖纖維、PE纖維、整經機等。

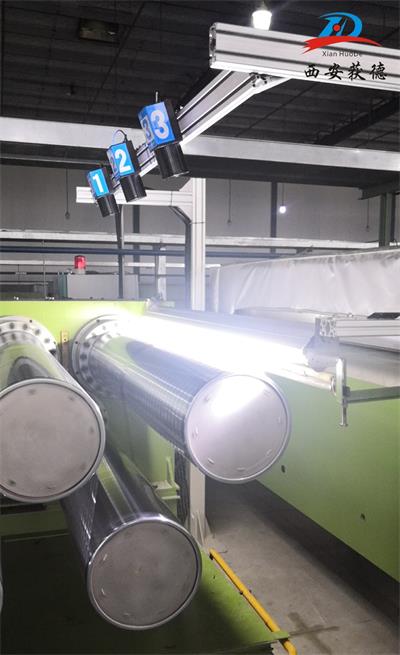

1、采用進口的高性能相機，千兆網傳輸，使圖像的獲取穩定，可靠，現場維護簡單方便；
2、定制LED光源，穩定、可靠，光衰小； 3、高性能、全密封、自然散熱的工業計算機，避免現場灰塵、毛絲造成的系統不穩定因素。產品優勢
1、可檢測纖維毛絲，毛團，識別接頭。其中纖維毛絲，毛團作為缺陷并以落筒為單位進行統計，接頭不作為缺陷進行統計。

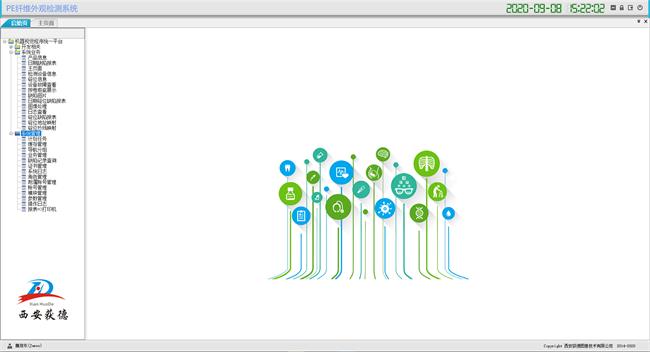

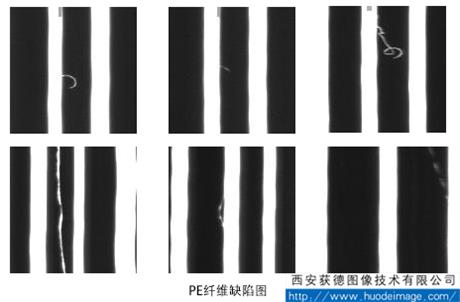

2、可實時監測每個落筒的狀態，通過CAN總線上報檢測系統，及時得到新卷和落卷的信息。 3、主要功能如下圖： 4、主界面如下： 5、顯示最近多幅缺陷圖像，缺陷時間，缺陷位置（哪根纖維及對應的落筒），缺陷統計圖（最近100分鐘每根纖維出現的疵點個數）等。 6、纖維和落筒對應關系可以在軟件界面進行自由配置。相機安裝完成后，每個相機采集的纖維的物理位置就確定了，同時每個相機采集的圖像中每個纖維的位置是可以軟件識別的，因此可以將纖維位置對應到落筒上面。 7、可按照需求輸出繼電器信號，報警或控制停車。 8、數據存儲。假如每個落筒有100處破絲和毛團記錄；按照這個數據量，每臺設備大約可以保存20000個落筒的數據。 9、缺陷瀏覽：可按照時間，落筒編號...瀏覽缺陷圖片； 10、統計功能：可按照時間，班別，落筒，產品類型，缺陷類型等不同條件組合進行統計，生成報表、餅圖、柱狀圖等格式。也可導出報表數據的Excel格式。 11、工藝參數設置：可設置產品類型、纖維根數、落筒長度，對應關系.... 12、控制參數設置：主要用來設置圖像處理算法的控制參數。 13、人員管理：操作員，管理人員，可設置不同權限； 14、設備管理：設備軟、硬件版本，運行時間，效率，備件更換記錄... 15、產品管理：產品型號，纖維數，對應數.... 16、系統工具： (1)操作日志記錄 (2)錯誤日志記錄 (3)相機溫度，CPU溫度,硬盤空間； (4)數據庫維護； (5)相機曲線圖，直方圖，... 17、聯網接口：只有全部產線聯網，得到生產過程大數據，對數據進行處理和分析，才能最大限度的發揮本套系統的最大效能，本套系統可以連接到上級的服務器，給予管理人員對所有產線進行設置，統計，分析的功能。上級服務器功能，我們會在單獨的方案中提供。技術指標 1、檢測速度：60m/min；同時可檢測纖維300根，能夠適應纖維數量變化； 2、檢測幅寬：1000mm； 3、工作制度：24小時連續運行； 4、工作環境：溫度0 - 40℃； 5、電源：交流220V，50HZ，電壓波動范圍5%；
